M12 Serie

Der Verbindungsstecker der Größe M12 basiert auf der IEC-Norm 61076-2-101.
Er ist einer der meistgenutzten Verbindungsstecker in der industriellen Anwendung.

Unsere M12 Verbindungsstecker bieten eine Vielzahl an Kabelsteckerspezifikationen, Einbaudosen und montierbarem Zubehör.
Die Kontakte des M12 Verbindungsstecker bieten viele Konfigurationsmöglichkeiten, einschließlich 2-polige, 3-polige, 4-polige, 5-polige, 8-polige, 12-polige und 17-polige Varianten mit Keilnut-Design.

CableForce M12 Verbindungsstecker werden entwickelt und konstruiert, um rauen industriellen und klimatischen Umgebungen standzuhalten und mit einer außergewöhnlichen Qualität für sehr zuverlässige Verbindungen zu sorgen.

Technische Daten

  • Kabellänge nach Kundenwunsch
  • Schutzart IP 67, IP 68
  • 2-, 3-, 4-, 5-, 8- oder 12-polige Verbindungsstecker erhältlich
  • Betriebsspannung 630 V/ 250 V/ 125 V/ 60 V/ 48 V/ 30 V;
  • Stromstärkenbereich: 12 A, 5 A, 4 A, 2 A, 1,5 A, 0,5 A
  • Ausführung als Anti-Vibrations-Verriegelungsschraube

Standard:   IEC 61076-2-101
 Connector:   M12, straight / right angled, right angled LED
Coding:   A / B / D / S / T / X
Contacts Number:   3, 4, 4 + PE, 5, 6, 8, 12
Current:   0,5A, 1,5, 2A, 3A, 4A, 5A, 12A
Voltage:   30V, 48V, 60V, 250V, 630V
Insulation resistance:   ≥100MΩ
Contacts resistance:   ≤ 5mΩ
Ambient temperature:   -25℃ ~ 80℃, -40℃ ~ 80℃
Wire termination:   Soldering
Over-molding:   TPU
Contact carriers:   TPU + GF, Black
Contacts:   Brass / Phosphor Brass, Gold-plated , Solid Pin
Coupling nut/screw:   Brass with Nickel-plated / Stainless Steel / PA66 + GF
Seal:   FKM/ Silicon O-Ring
Cable jacket material:   PUR / PVC / LSZH as option
Core insulation:   PVC/ SR-PVC/ PE/ PP as option / FMPE (Impedance 120Ω) / HDPE (Impedance 100Ω)
Bending radius:   Flexible use ≥ 10 x Ø
EMI Shielding:   Available as option
Mechanical lifespan:   ≥100 mating cycles
IP rating:   IP67/ IP68 in locked condition
Locking Design:   Anti-Vibration





Technische Änderungen vorbehalten. Für Druck- und Schreibfehler keine Haftung.



  • Resistant to chemicals and oils
  • Resistant to microbes and hydrolysis
  • Pollution degree 3 (III)
  • RoHS compliance

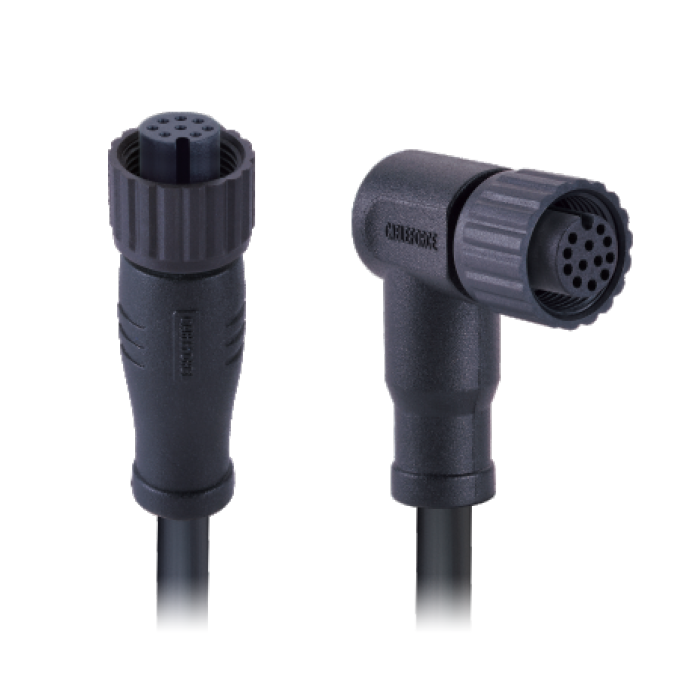

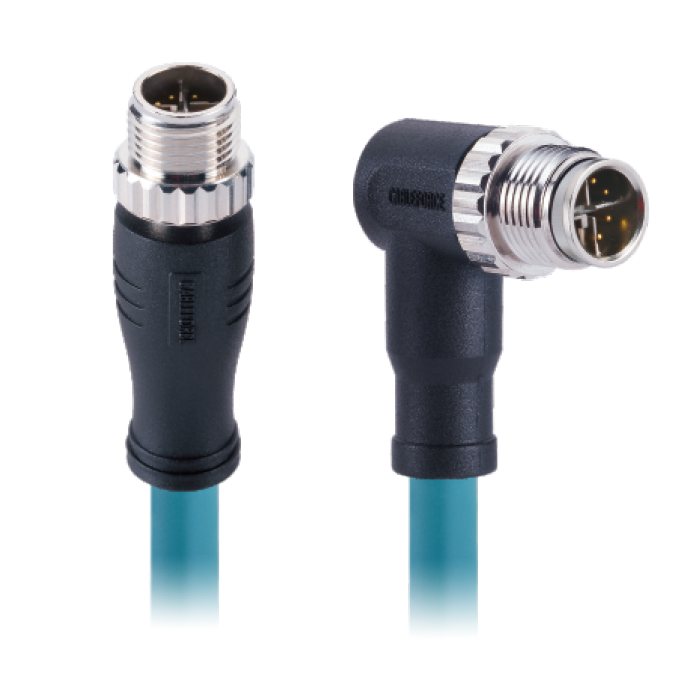

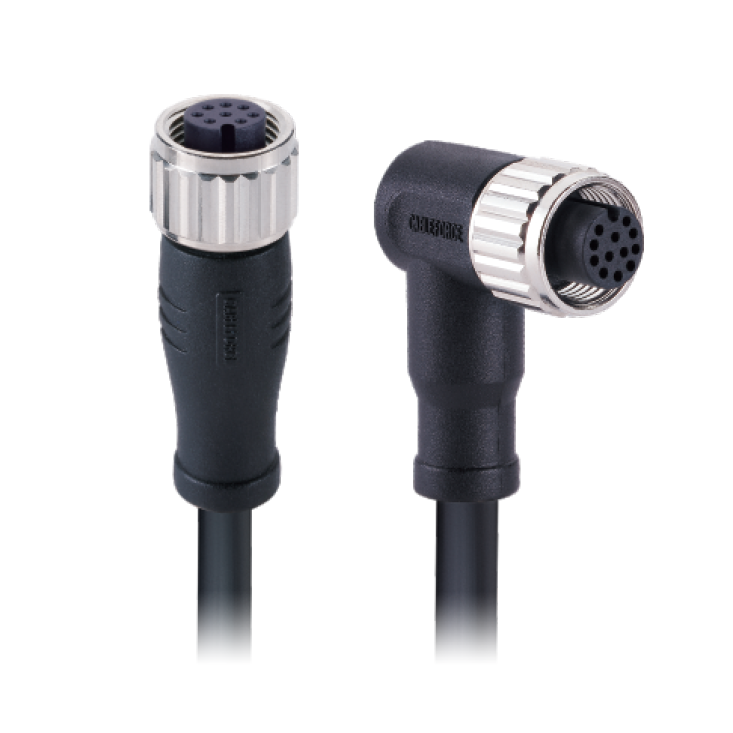

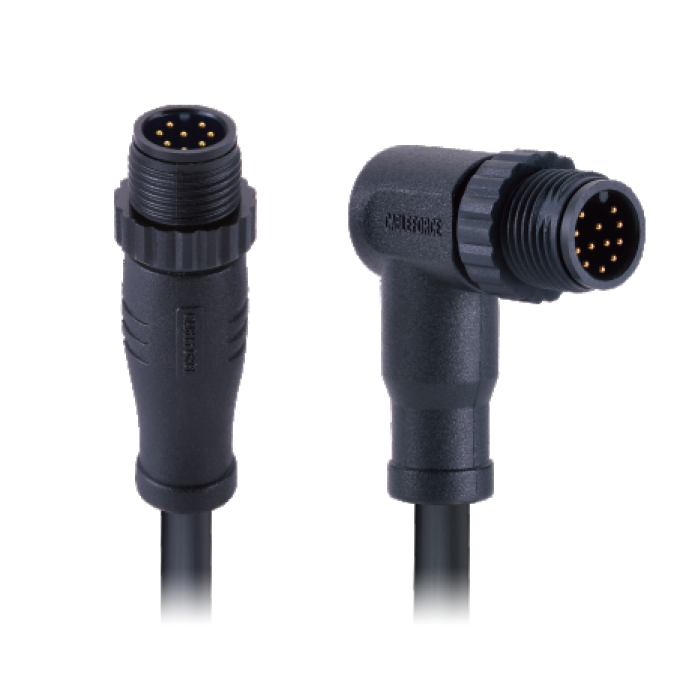

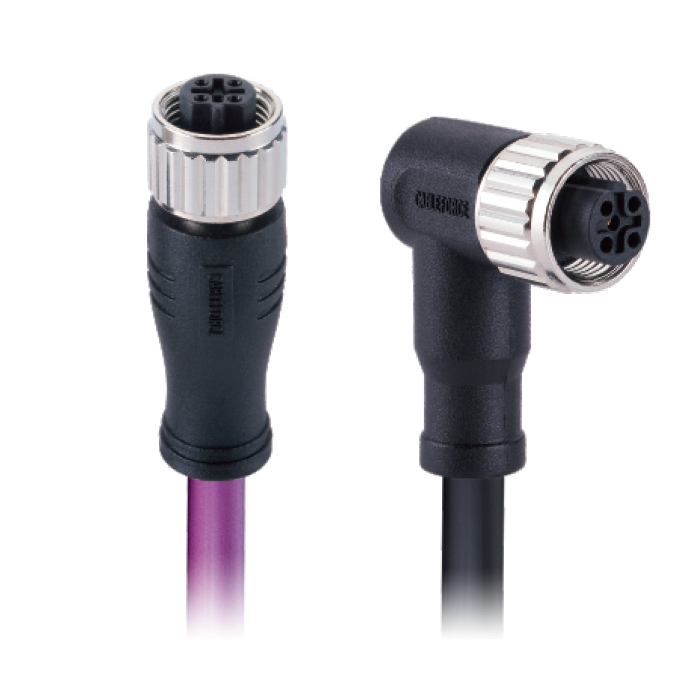

M12 angesprizte Rundsteckverbinder 01M12 angesprizte Rundsteckverbinder 02M12 angesprizte Rundsteckverbinder 03M12 angesprizte Rundsteckverbinder 01M12 angesprizte Rundsteckverbinder 05M12 angesprizte Rundsteckverbinder 06M12 angesprizte Rundsteckverbinder 01
